Vilkdamas šieno grėblį sukamu šieno sukamu grėbliu

„Shuoxin“ vilkina šieno grėblį Rotary Hay Rotary grėblio gamintoją ir tiekėją Kinijoje, kuris gali didmeninis vilkdamas šieno grėblį Rotary Hay Rotary Rake.

„Rotary“ grėbliai yra „Rotary“ ir „Spring“ tipo. Veikimo metu grėblį traukia traktorius į priekį ir vairuojamas galios išėjimo veleno.

Jis kontroliuojamas fiksuotu kumšteliu, sumontuotu viduryje, ir sukasi aplink centrinę ašį, kad atliktų tokius veiksmus kaip ravėjimas ir žolės pašalinimas.

„Rotary Spring“ grėblyje yra daugybė spyruoklių dantų aplink besisukančią dalį, o spyruoklinius dantis atidaromos išcentrinės jėgos, kad galėtų atlikti „Sward“ operaciją.

Jei pakeisite spyruoklinio danties tvirtinimo kampą, galite atlikti žolių darbą.

„Rotary“ žolių grėbliai turi laisvas žoles, mažai praranda ganyklas, šviesos taršą ir veikimo greitį iki 12–18 km/h, todėl juos lengva pasiimti su skynimo įranga.

Horizontalų sukamąjį grėblį daugiausia sudaro pakabos įtaisas, vaikščiojimo ratas, grėblio dantis, kolekcionuojanti pertvara ir greičio reduktorius. Darbo metu galią teikia traktoriaus galios išėjimo velenas. Jo darbo principas yra toks: galia perduodama į greičio keitimo pavarų dėžę per universalų jungtinio perdavimo veleną per pirmosios pakopos kūgio pavarų lėtėjimą, besisukančio disko veleno sukimąsi, besisukantį diską ir vaikščiojimą vertikalios rato prietaiso ašies fiksuojama pavarų dėžės kėbulu, esančiu Bolts ir mažomis apvaliomis veržlėmis. „Jaw“ danties komplektas pritvirtinamas prie patefono, naudojant grėblio danties sėdynę ant patefono. Kai sukasi patefonas, grėblio danties rankena sukasi sukant patefoną ir taip supranta ganyklas. Integruotos operacijos

I. Šieno grėblio vilkimo rotacinio šieno rotacinis grėblys

„Rake“ yra pašarų derliaus nuėmimo mašina, integruojanti ganyklų grėblius. Po to, kai ganyklos nuimta, kad kuo greičiau pasiektų balionavimo sąlygas, ganyklą reikia apšviesti su barstytuvu. Slidiklis gali tolygiai paskleisti ganyklą lauke, o tai palengvina greitą vandens išgarinimą ir palengvina ganyklų pjaustymą rulonų arba sausa prieš silosą. Kai ganyklos drėgmė gali pasiekti būseną, kurioje ji gali būti džiovinta, pasėliai surinktos į tvartą su grėbliu ir sudaužami į juosteles ruošiantis susieti operacijas. Kai grėblys veikia, naudokite spyruoklinius dantis, kad švelniai perkeltumėte pasėlius, kad surinktumėte ar paskleistumėte saulę, venkite mišrių šiukšlių ar akmenų pasėlių, kad pagerintumėte ganyklų ar žaliųjų pašarų kokybę.

Remiantis „Rotary Chower“ pramonės standartu JB/T 10905-2008, vejapjovė turėtų atitikti šiuos standartus:

„Maggot“ kolekcija turėtų būti švari, ganyklų praradimas yra

mažas, o nuotėkio greitis turėtų būti mažesnis nei 5%;

(2) krūvos plotis yra 2 ~ 4,0 m;

(3) liucernos produktyvumas yra 2,0 ~ 4,8 Hm2/h;

(4) Gėbčio galios diapazonas yra 17,5–25 kW.

„Rotary“ grėbliai yra „Rotary“ ir „Spring“ tipo. Veikimo metu grėblį traukia traktorius į priekį ir vairuojamas galios išėjimo veleno. Jis kontroliuojamas fiksuotu kumšteliu, sumontuotu viduryje, ir sukasi aplink centrinę ašį, kad atliktų tokius veiksmus kaip ravėjimas ir žolės pašalinimas. „Rotary Spring“ grėblyje yra daugybė spyruoklių dantų aplink besisukančią dalį, o spyruoklinius dantis atidaromos išcentrinės jėgos, kad galėtų atlikti „Sward“ operaciją. Jei pakeisite spyruoklinio danties tvirtinimo kampą, galite atlikti žolių darbą. „Rotary“ žolių grėbliai turi laisvas žoles, mažai praranda ganyklas, šviesos taršą ir veikimo greitį iki 12–18 km/h, todėl juos lengva pasiimti su skynimo įranga.

II.Main struktūra ir veikimo principas

Remiantis ganyklų krypčių ir mašinos krypties santykiu, grėblį galima suskirstyti į horizontalias ir šonines dvi kategorijas (modelis naudoja šoninę žolę).

Šoninės žolės integruota žolė yra lygiagreti mašinos tobulėjimo krypčiai. Kadangi žolė turi nedidelį judėjimo atstumą ir mažiau įtraukimo, žolės profilis po derliaus nuėmimo yra santykinai tvarkingas, laisvas ir vienodas, jis tinka labai derlingam natūralioms natūralioms pievoms ir dirbtinėms pievoms.

Siekiant užtikrinti ganyklų rinkimo kokybę ir efektyvumą, naudojamas šoninių grėblių principas ir struktūra.

1. Rakto galia

Modelis priima trijų taškų pakabą, kurią maitina smegenų veleno išvestis iš priekio traktoriaus, ir perduoda galią per ištraukiamą splino veleną. Tai yra, vairuojant traktorių, vejapjovės darbus po pakabinimo galima pradėti ir sustabdyti norėdami, kad vejapjovę būtų galima pradėti ir sustabdyti, kai jis neveikia ar nesisuka, kad pagerintų jo pritaikomumą.

2. bendra grėblio struktūra

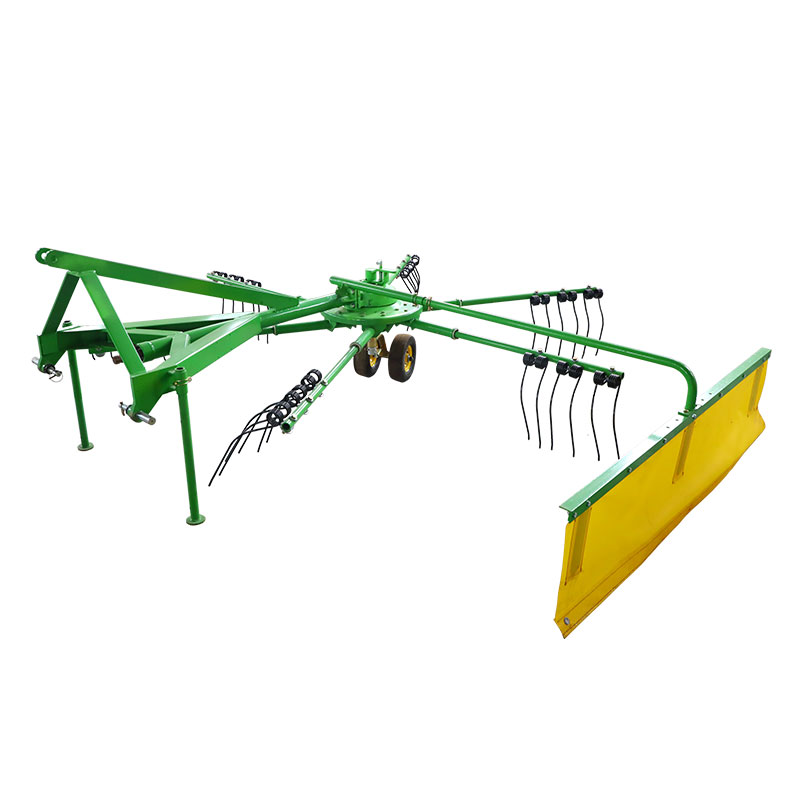

Kaipvilkdamas šieno grėblį sukamu šieno sukamu grėbliuTuri daug funkcijų, tokių kaip skubanti žolė, išlyginimas, džiovinimas ir judėjimas, grėblys gali būti naudojamas integruoti švarias ir įprastas ganyklas, o ganyklos turi trumpesnį atstumą keliauti, o ganyklų skaičius sumažėja, o žolės praradimas ir galimybė patekti į didesnę mitybos sudėtį, atsižvelgiant į modernią gyvulininkystės koncepciją. Šiuo tikslu bendra mūsų įmonės horizontalios sukamojo grėblio struktūra parodyta žemiau.

Horizontalų sukamąjį grėblį daugiausia sudaro pakabos įtaisas, vaikščiojimo ratas, grėblio dantis, kolekcionuojanti pertvara ir greičio reduktorius. Darbo metu galią teikia traktoriaus galios išėjimo velenas. Jo darbo principas yra toks: galia perduodama į greičio keitimo pavarų dėžę per universalų jungtinio perdavimo veleną per pirmosios pakopos kūgio pavarų lėtėjimą, besisukančio disko veleno sukimąsi, besisukantį diską ir vaikščiojimą vertikalios rato prietaiso ašies fiksuojama pavarų dėžės kėbulu, esančiu Bolts ir mažomis apvaliomis veržlėmis. „Jaw“ danties komplektas pritvirtinamas prie patefono, naudojant grėblio danties sėdynę ant patefono. Kai sukasi patefonas, grėblio danties rankena sukasi sukant patefoną ir taip supranta ganyklas. Integruotos operacijos

Iii. Specifikacija

1. Specifikacija

2.TURN LENTELĖ

Rotacinio grėblio reduktoriaus apatiniame gale yra patefonas. Patefonas tolygiai

Paskirsto 6 grėblio rankas išilgai apskritimo. Gėbimo dantys pritvirtinti prie besisukančio disko. Kiekvienos grėblio danties rankos galas ištaiso porą pavasario grėblio dantų. Kai grėblys veikia, grėblio danties rankos galią teikia patefonas, o grėblio danties ranka pasukama sukimosi disko metu, taip realizuodama grėblio grėblio operaciją.

Viršutinėje pakrovimo plokštės dalyje yra A reguliavimo rankena (kaip parodyta paveikslėlyje), pakelia rankeną ir suka patefoną, kad sureguliuotų kalmarų strypo kampą. Skirtingi kampai turi skirtingas funkcijas, todėl mašinoje yra skirtingos funkcijos, daugiausia žolės žolė, išlyginimas, saulės džiovinimas, migracija ir pan.

3.tine

Gėbčio struktūra parodyta paveikslėlyje. Viršutinis grėblio danties galas tampa slinkties forma, kad padidėtų jo elastingumas, kad būtų galima lengvai įveikti kliūtį. Apatinis danties danties galas susidaro lanko formos, kad ganyklą būtų galima pakelti ir suvynioti išilgai danties paviršiaus, o spyruoklinis žiedas pasukamas. Į kairę ir dešinę ratų skaičius yra lygus kairiajam ir dešiniajam keturiems apskritimams. Naudojant 60SI2MN medžiagą, patvarią ir gerą elastingumą.

4.pto velenas

Pavaros velenas daugiausia perduoda traktoriaus išėjimo galią reduktoriui. Dėl didelio atstumo tarp traktoriaus galios išėjimo veleno ir greičio reduktoriaus įvesties veleno, siekiant užtikrinti galios perdavimo patikimumą, vienas perdavimo veleno galas yra prijungtas prie traktoriaus išėjimo veleno pagal greičio ir perdavimo reikalavimus, o kitas galas perduodamas per jungtį. Jis yra sujungtas su reduktoriaus krumpliaračio veleno įvesties galu, kad būtų galima sklandžiai perduoti galią.

5.transmisijos mechanizmas

Remiantis padėties ir struktūros reikalavimais, reduktorius dedamas ant padėklo 4, jo įvesties galas Mažas kūgio pavarų velenas yra sujungtas su transmisijos velenu, o didelio kūgio pavarų veleno spline galo išėjimo galas yra sujungtas su disku. Struktūra parodyta žemiau esančiame paveikslėlyje.

IV.SIDINIMO REIKALAVIMAI Vilkdami šieno grėblį Rotary Hay Rotary Rake

Ištaisę pagal produktų pakavimo sąrašą, pasirinkite plokščias grindis ir tvarkykite surinkimu.

1. Apverskite pagrindinį rėmą aukštyn kojomis, tada įdėkite vaikščiojančias padangas;

2. Apverskite pagrindinį rėmą aukštyn kojomis ir padėkite dvi kojas priekiniame gale, kad pagrindinis rėmelis išlaikytų pusiausvyrą.

3. Surinkite viršutinį koto strypą vienu metu, atkreipkite dėmesį, kad įsitikintumėte, jog strypo galo guolis turi būti kumštelio griovelyje, kad kumštelį būtų galima pasukti, kad pastumtų danties danties, kad būtų galima apversti;

4. Įdiekite žolių pertvaros jungiamąją strypą ir prijunkite žolių pertvarą.

Įveskite įvesties veleną 6 į įvesties pavaros veleno 6 -ojo smaigalio veleno rankovę ir pritvirtinkite kaištį, kad užpildytumėte diegimą.

V.operacija ir naudojimas

1. Visiškai įpilkite tepalo prie kiekvienos besisukančios dalies prieš naudojimą;

2. Reguliuodami lėtai nuleiskite įgyvendinimą iki žemės, kad sustabdytumėte traktorių ir jį sustabdytumėte. Griežtas koregavimas ir priežiūra įkrovos būsenoje;

3. Operacijos metu vairuotojas turėtų patvirtinti, kad prieš pradedant operaciją nėra nė vieno ar kitų kliūčių tam tikrame diapazone;

4. Darbo pabaigoje būtina pasirinkti išlyginimo vietą, kad būtų užtikrintas saugus padargų stovėjimas;

5. Operacijos metu jie savavališkai staigiai pasisuks ir draudžiama kelti įgyvendinimą nesukant žemės.

6. Vežant nuimkite galinę išvesties įrangą, kad įsitikintumėte, jog staklės sustos, staklės pakelia daugiau nei 20 cm atstumu nuo žemės paviršiaus ir sutrumpina žolės pertvaros jungiamąjį strypą, kad būtų lengviau transportuoti.

VI.Maintance ir Trikčių šalinimas

1. Reguliariai patikrinkite visų varžtų ir veržlių įtempimo laipsnį;

2. Norėdami užtikrinti, kad pavarų dėžės tepimas būtų vietoje, lankstus sukimasis;

3. Siekiant užtikrinti, kad guolis nebus pažeistas, danties formos išvaizda yra ideali, laiku pakeičiama susidėvėjusiomis ar pažeistomis dalimis;

4. Patikrinkite atitinkamus dalykus kas 8 darbo valandas.
